Fitur Produk:

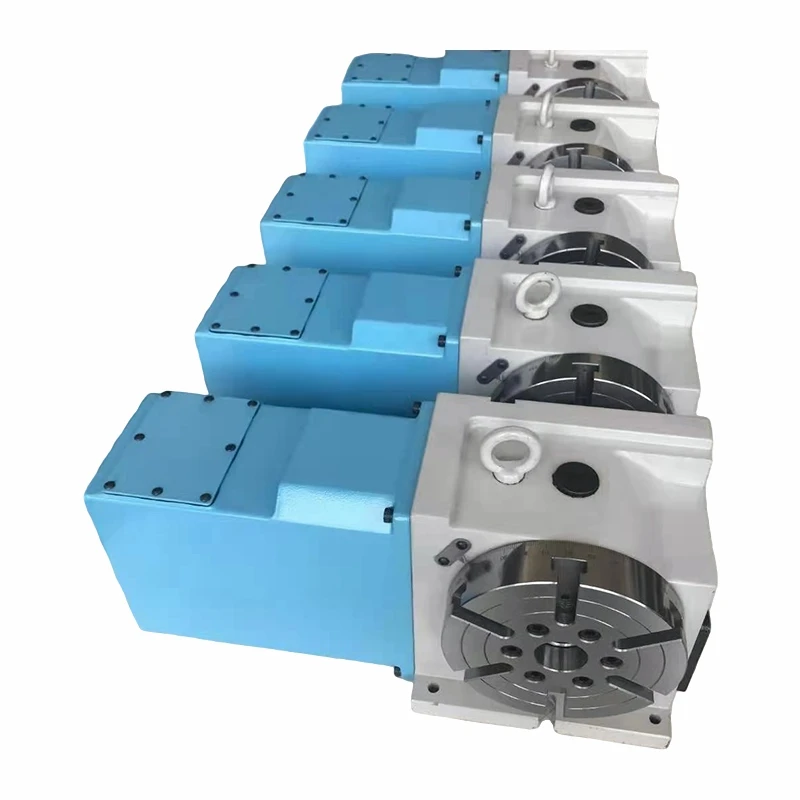

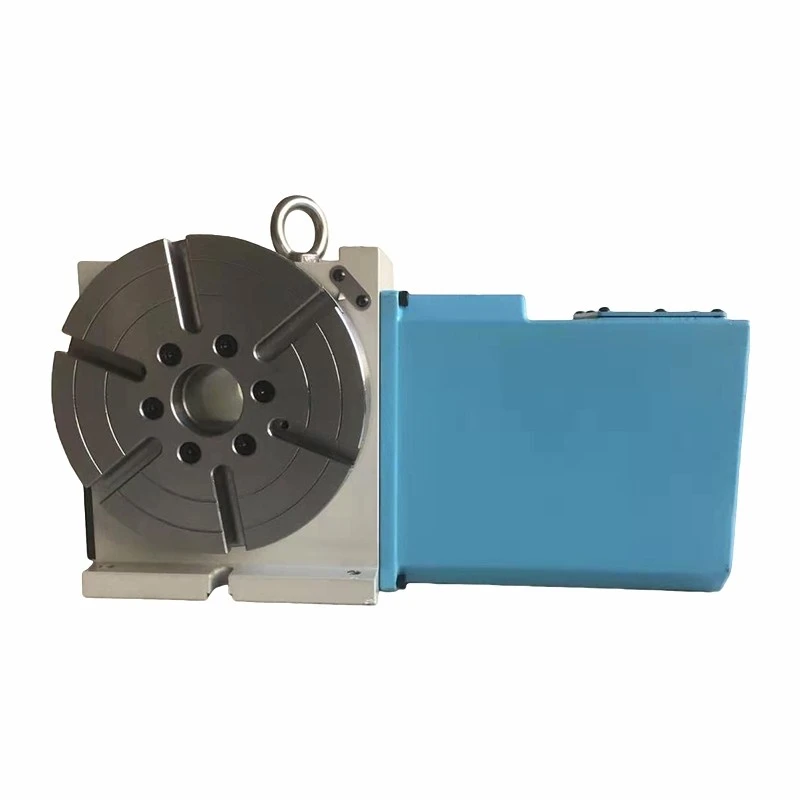

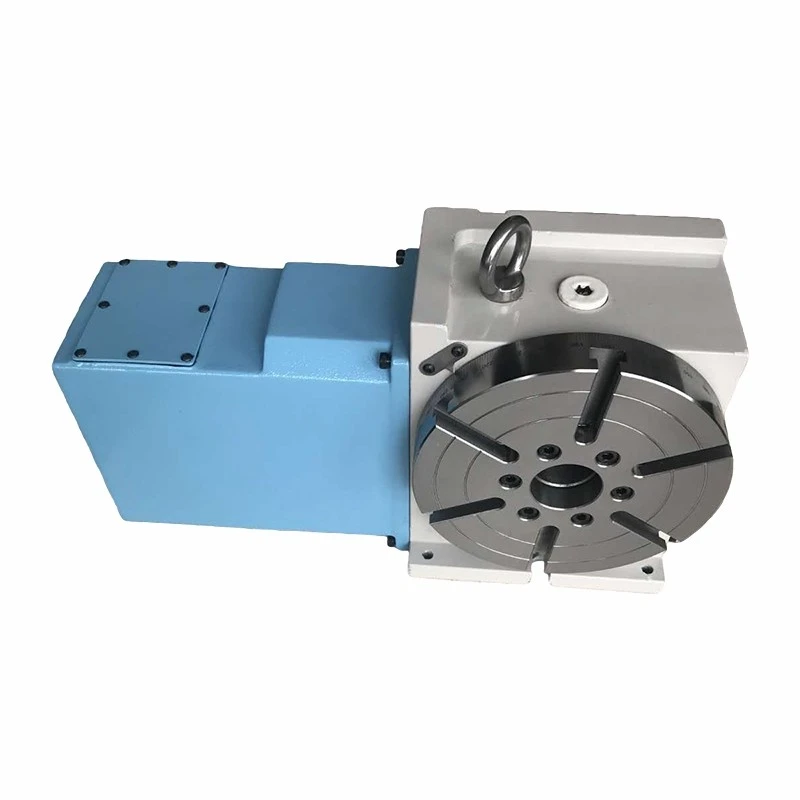

Meja Putar Sumbu ke-4 Presisi Tinggi semuanya mengadopsi bantalan aksial-radial. Roda gigi cacing tersedia dalam bahan tembaga dan baja paduan. Diantaranya, roda gigi cacing baja paduan menawarkan ketahanan aus yang unggul dan torsi lebih tinggi dibandingkan roda gigi tembaga, menjadikannya lebih tahan terhadap keausan yang disebabkan oleh beban-bila diterapkan pada sumbu kemiringan mesin 4 sumbu.
1. Presisi Tinggi: Dilengkapi dengan set roda gigi cacing timah ganda-yang diproduksi di Jepang. Material roda gigi cacing memberikan peningkatan ketahanan aus dan masa pakai lebih lama.
2.Kekakuan Tinggi: Mengadopsi bantalan aksial-radial, yang dapat dengan mudah menangani operasi pemotongan-tugas berat.
3.Fleksibilitas: Menampilkan-desain bukaan besar di semua model, memungkinkan aplikasi perlengkapan lebih fleksibel.
4. Kinerja Tahan Air: Desain lembaran logam tahan air penuh dengan peringkat tahan air IP65 atau lebih tinggi.
5.Desain Estetika: Lapisan akhir eksterior kelas-diterapkan pada semua model, mewujudkan estetika baru dari pengerjaan mekanis.
Dimensi:
|
Model |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
Φ |
P |
D |
|
SKQ-12160 |
132 |
233 |
200 |
183 |
13 |
18 |
125 |
16.5 |
18 |
8 |
10 |
147 |
92.5 |
Φ160 |
210 |
Φ32 |
|
SKQ-12200 |
132 |
233 |
200 |
183 |
13 |
18 |
135 |
20 |
18.5 |
8.5 |
12 |
147 |
93 |
Φ200 |
230 |
Φ42 |
Pengkabelan Kabel:
Meja Putar Sumbu 4 Presisi Tinggi memiliki kabel 2 pin dan 2 kabel (putih) di sini:
Kabel 2 pin untuk sakelar rumah (tipe NC), memiliki 2 kabel:
coklat dan biru
(Jika pengontrol cnc Anda memerlukan 0v sebagai sinyal input rumah, silakan sambungkan sinyal input biru ke 0v dan coklat ke rumah)
(Jika pengontrol cnc Anda memerlukan 24v sebagai sinyal input rumah, silakan sambungkan warna coklat ke 24v dan biru ke sinyal input rumah)
Dua kabel putih untuk katup solenoid BRAKE DC24V + , - POWER. Remnya tipe terbuka normal, saat udara ditekan
solenoid aktif, rem berfungsi.
Flensa Motor:
Flensa pemasangan default Meja Putar Sumbu ke-4 Presisi Tinggi adalah 80*80mm, PCD adalah Φ90
Jika motor servo berasal dari perusahaan lain, dan dimensinya berbeda, silakan hubungi kami.
Rasio Gigi:
Rasio roda gigi SKQ-12160 adalah 1:60
Rasio roda gigi SKQ-12200 adalah 1:72
Pengaturan parameter pengontrol TAC2004M:
Kami sudah mengonfigurasi rasio roda gigi elektronik ke driver servo, cukup atur parameter Status pengontrol CNC No.33 Bi3=1
